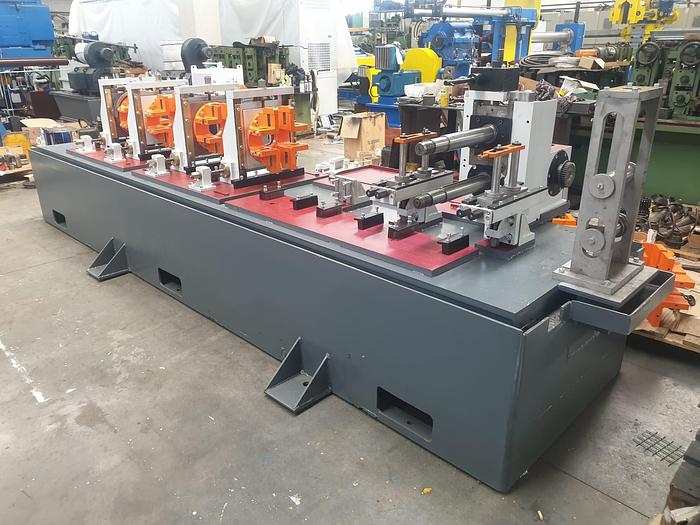

F&P Ø76mm Tube Mill (100%-remanufactured) #4881

Revamped < LIKE NEW; & NEW CUTOFF SAW, ELECTRICS, HYDRAULICS

Minimum tube diameter that can be produced with the Mill: 20mm

Roll tooling is included for diameters: 20, 21, 25, 27, 28, 40, 48mm

Material thickness: .3mm to 3mm

Mill speed: max. 80m / minute

Direction: right to left

SPECIFICHE TECNICHE GENERALI

MATERIA PRIMA

Nastri di acciaio laminati a caldo, neri o decapati, laminati a freddo

MATERIALE

-          Larghezza nastro min. ÷ max. 60 ÷ 240mm.

-          Peso coil max. 3.000 Kg.

-          Diametro esterno nastro min. ÷ max.  1.100 ÷ 2.000mm.

-          Diametro interno nastro min. ÷ max.  508mm.

TUBI

-          Diametro esterno min. ÷ max.  20 ÷ 76mm.

SPESSORE NASTRO

-          MIN. – MAX. 0,8 – 3mm.

LUNGHEZZA DI TAGLIO

-              Lunghezza di taglio 6m.

CAPACITA’ PRODUTTIVA LINEA TUBI

-          Velocità linea 0 ÷ 80 mt./min.

-          Tolleranza lunghezza barre ± 2mm.

ENERGIA ELETTRICA

-          Tensione di alimentazione 380 V – 50 Hz

-          Tensione ausiliaria 110 V – 24 V

COMPOSIZIONE LINEA TUBI

ALL THE FOLLOWING: REMANUFACTURED "LIKE NEW"; THE FLYING CUTOFF SAW BRAND NEW BY US

PREPARAZIONE NASTRO E RISERVA

Aspo svolgitore

Banco manuale giunzione nastro

Gruppo riserva nastro doppio verticale

GRUPPO DI FORMATURA, FINITURA E CALIBRATURA

Basamenti

Guida entrata nastro con raddrizzatrice

Gabbie di formatura e fin-pass motorizzate

Gabbie di formatura e fin-pass intermedie folli

Morse di saldatura

Scordonatori esterni

Tunnel di raffreddamento

Gabbie di calibratura motorizzate

Gabbie di calibratura intermedie folli

Teste di turco

Motorizzazione – trasmissione – comandi

SISTEMA DI TAGLIO E SCARICO

Troncatrice volante elettronico taglio a fresa lenta                                   NUOVA

Banco d’evacuazione e scarico

BANCO DI SCARICO

Tipo di scarico destra e sinistra

Lunghezza Max 6.000 mm

GENERATORE H.F. 150 Kw

BRAND: "TERMOMACCHINE", ITALY

TORRE DI RAFFREDDAMENTO ACQUA DI ESERCIZIO

-

ALL THE FOLLOWING: ALSO BRAND NEW BY US

Equipaggiamento idraulico a bordo macchina secondo ns. standard.

Equipaggiamento idraulico secondo ns. standard con centrale

oleodinamica e blocchi elettrovalvole, disposti sulle singole macchine.

Equipaggiamento elettrico a bordo macchina secondo ns. standard

Equipaggiamento elettrico secondo ns. standard

         Consiste in armadi e tre pulpiti. Convertitori di tipo digitale.

         PLC Siemens  e pannello operatore tooch scren

         Gestione sicurezze per tutta la linea.

         La linea viene divisa in tre zone per garantire la massima sicurezza e la possibilità di utilizzo

         indipendente delle varie sezioni.

         L’apparecchiatura è completa di Teleassistenza on-line

Precollaudo in bianco presso ns. officina, senza materiale alla presenza di Vs. tecnici.

INCLUSIONI NELLA FORNITURA

- Catene porta cavi

- Centrale idraulica ed elettrovalvole

- Montaggio tubi e componenti idraulici e pneumatici a bordo macchina

- Montaggio e cablaggio dei componenti elettrici a bordo macchina di ns. fornitura

- Disegni di fondazione con indicazione dei carichi statici e dinamici

- Protezioni a bordo macchina

+

DOCUMENTAZIONE TECNICA

La fornitura comprende la documentazione tecnica seguente:

-          Lay out generale

-          Disegni di fondazione

-          Schemi elettrici, idraulici e pneumatici

ESCLUSIONI DALLA FORNITURA

- Opere civili di fondazione con relative coperture ed accessori

- Compressore per aria compressa

- Olio e grasso di primo riempimento

- Carroponte, muletti ed attrezzature per installazione, carico e scarico

- Energia elettrica

- Materiali di consumo come : lame di taglio, ferriti, utensili scordonatori, induttori, ecc

- Collegamento della sottostazione a bassa tensione agli armadi elettrici ed i fusibili per la

   rotazione della linea stessa

- Spese di trasferimento (biglietti aerei a/r), vitto e alloggio ns. personale supervisore

- Installazione Impianto

- Trasporto e assicurazione

- Tutto quanto non espressamente specificato sopra

-
