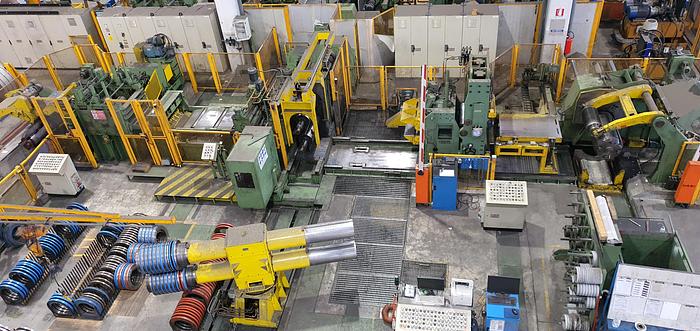

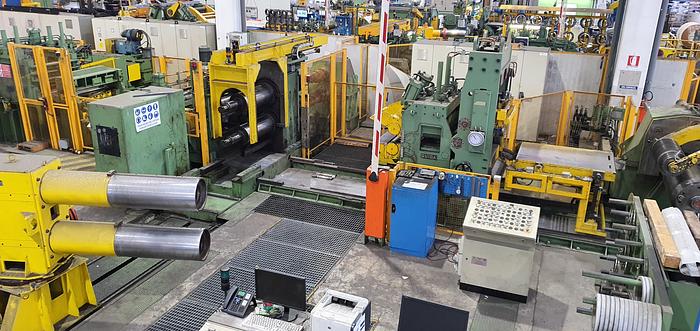

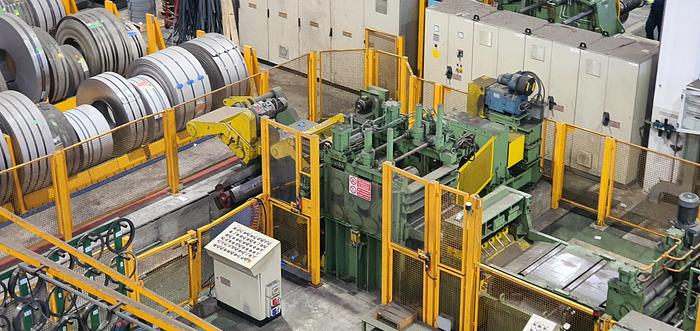

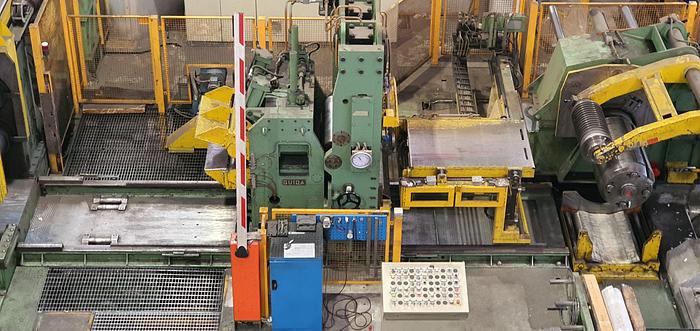

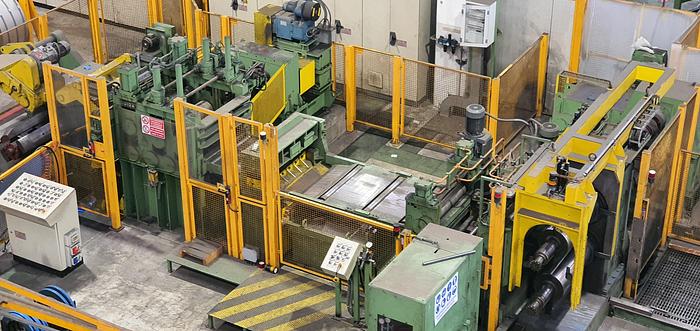

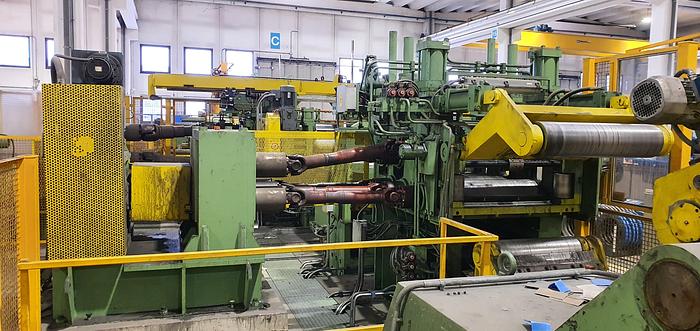

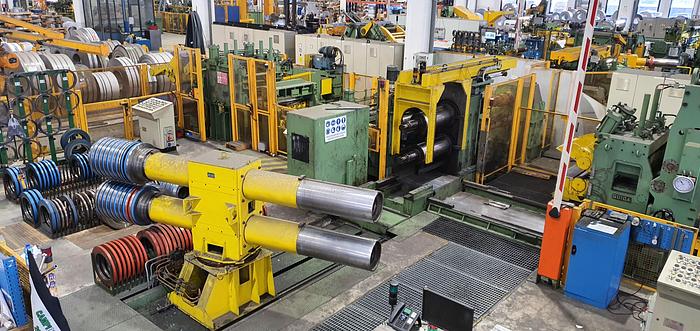

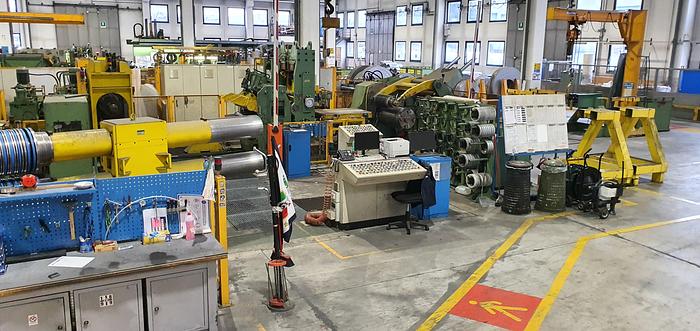

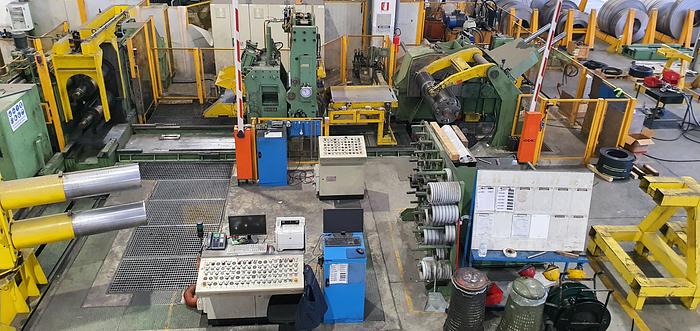

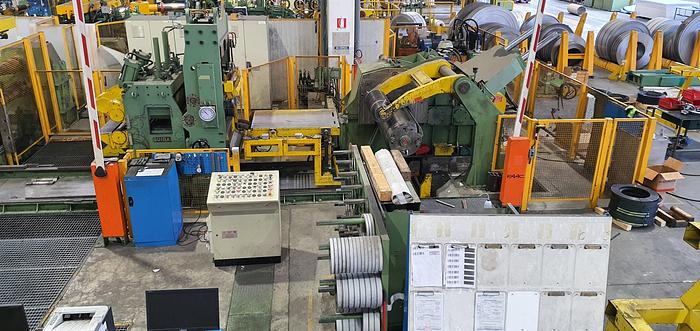

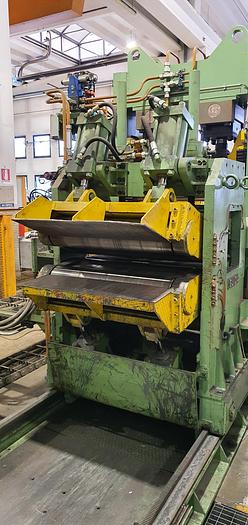

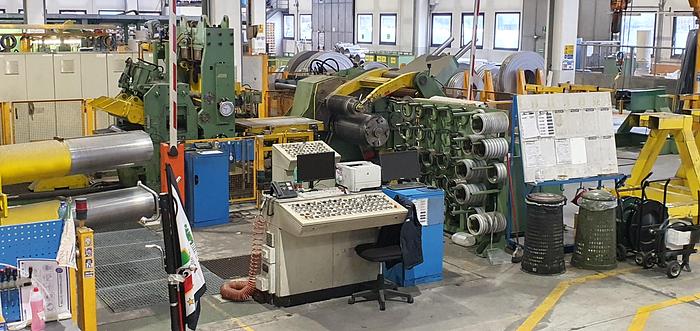

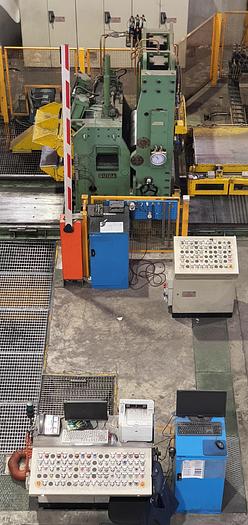

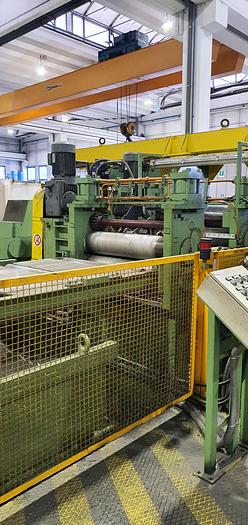

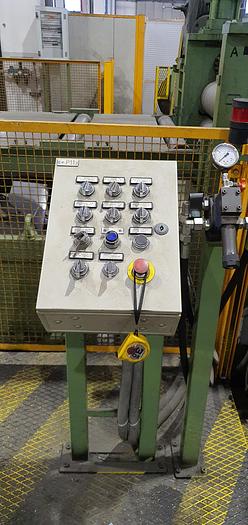

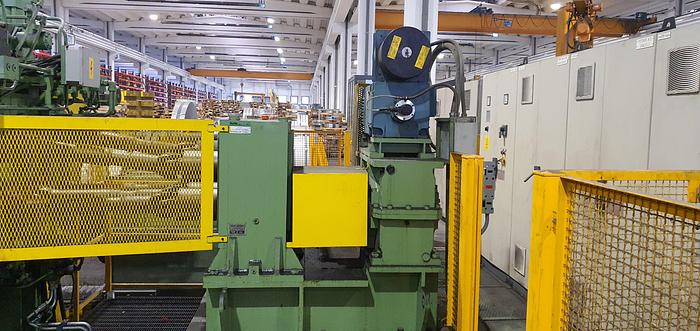

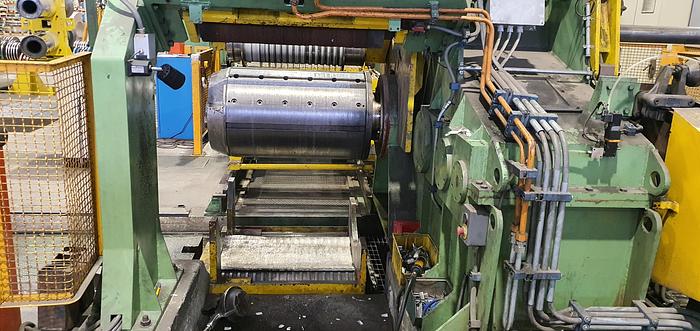

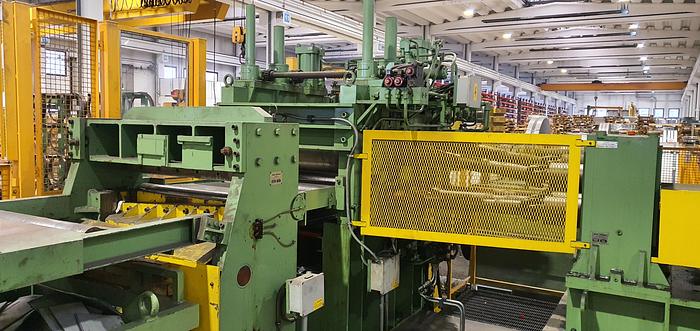

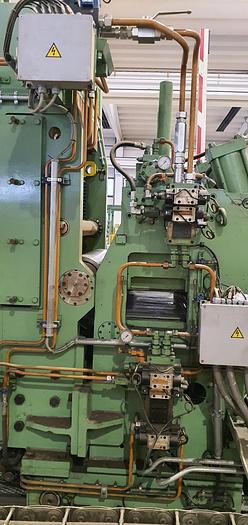

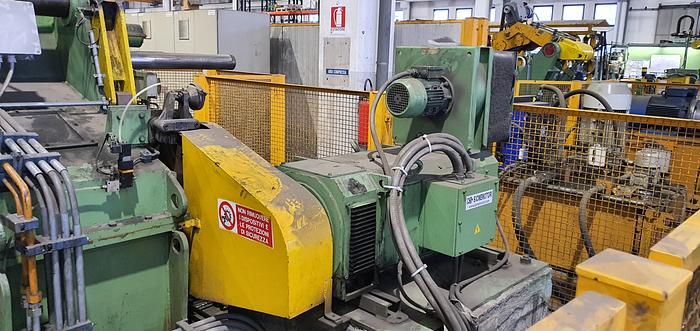

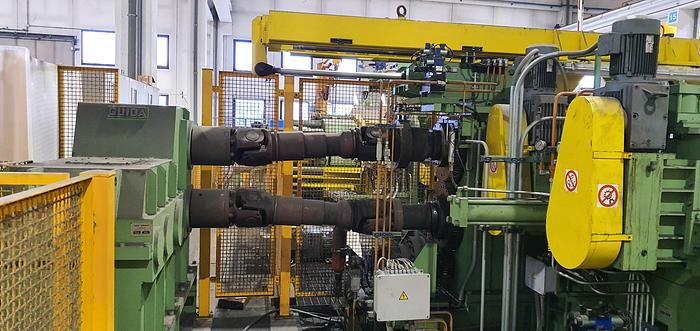

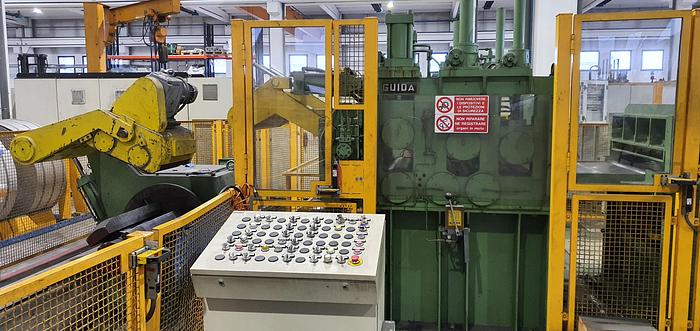

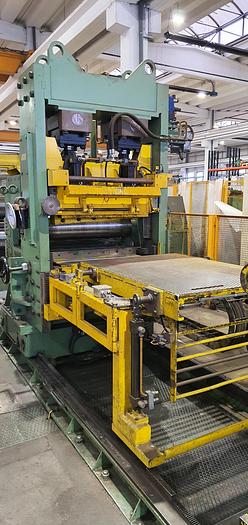

GUIDA 750mm x 14mm S.S. Slitting Line (Used) #4362

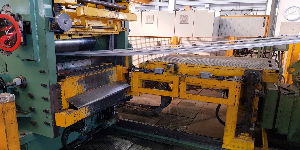

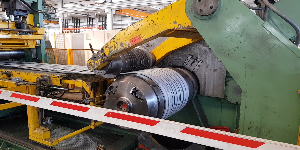

<< 3 videos

> https://translate.google.com/ click

pls. copy text below and paste ^

€ 450.000 -- we sell as is

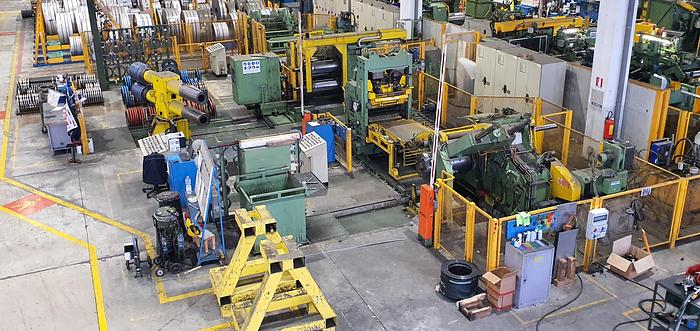

Pull-Thru Type Line built: 1993 / revamped: 2008

Left to Right

now warehoused

we sell it "as is"

(100%-operational when it was dismantled, in 2021)

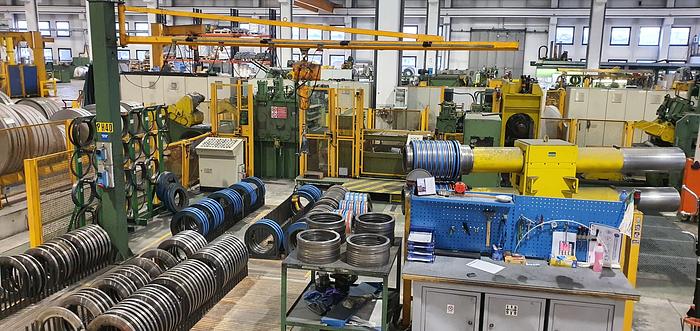

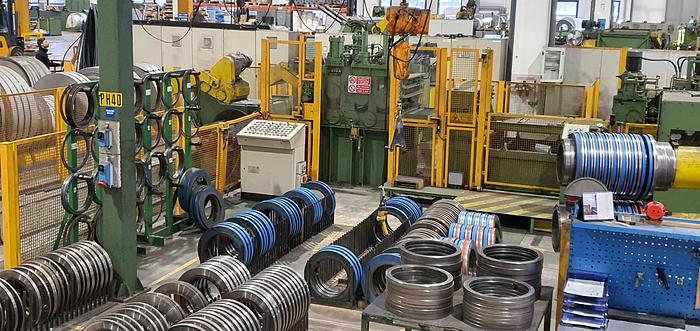

tooling: about 90 circular knives

Minimum process material thickness 5mm

12.5Ton

25m / minute

Costruttore e anno di costruzione:

Guida Impianti 1993

Anno di revamping della linea (meccanico ed elettrico)

(FIMI) 2008

• vedere dettagli in calce al testo

Caratteristiche del materiale in Ingresso

Massimo peso della Bobina Caricabile

(Kg) 12500

Massimo diametro esterno della bobina

(mm.) 2040

Diametro interno della bobina

(mm.) 600 / 700

Massima larghezza del nastro introducibile

(mm.) 840

Minima larghezza del nastro introducibile

(mm.) 150

Minimo diametro riavvolgibile

(mm.) 750

Senso di svolgitura

orario

SX / DX

Caratteristiche della cesoia

Massima larghezza refilabile

(mm.) 755

De. Lame

(mm.) 550

Di. Lame

(mm.) 350

De. Distanziali

(mm.) 415

De. Dist.le Gommato

(mm.) - 7mm. Rispetto De

Velocità della linea

(M / min.) 0 / 25

N.ro di teste attrezzabili contemporaneamente

2

Sistema di tensionatura

Tiro diretto

Potenza Motore cesoia

(KW) 145 KW

Sistema di raccolta sfrido

Tranciasfrido

Caratteristiche del materiale in uscita

Massimo peso della Bobina Scaricabile

(Kg.) 12500

Massimo diametro esterno della bobina

(mm.) 2000

Diametro interno della bobina

(mm.) 600

Minimo diametro estraibile

(mm.) 800

Caratteristiche Elettriche

Tensione trifase

V 400 Hz 50

Tensione ausiliari

V 220 Hz 50

Tensione elettrovalvole

V 24 c.c.

Caratteristiche Idrauliche

Pressione di esercizio nominale:

bar 100

Raffreddamento centralina

Scambiatore aria - olio

Caratteristiche Pneumatiche

Pressione di esercizio nominale:

bar 6,0

Consumo aria alla pressione di 6 bar,

circa: m3/h 0,5

Consumo aria libera (aspirata),

circa: m3/h 3,5

Potenze nuove installate nel 2008

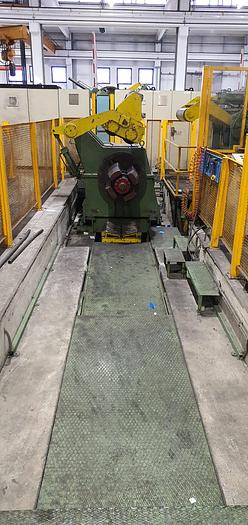

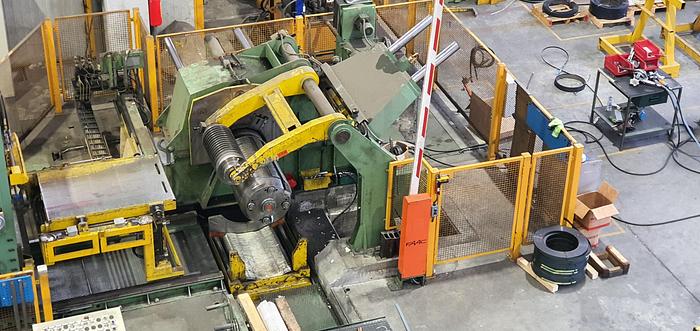

Aspo Svolgitore:

66 Kw

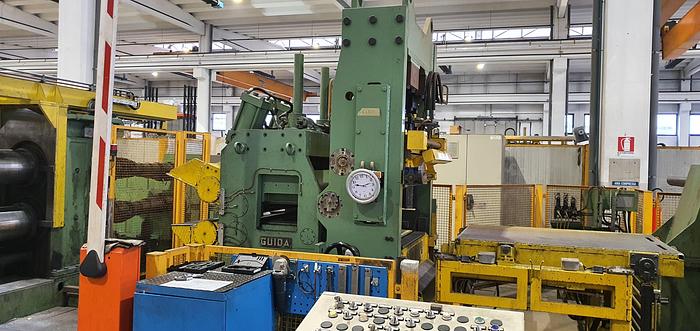

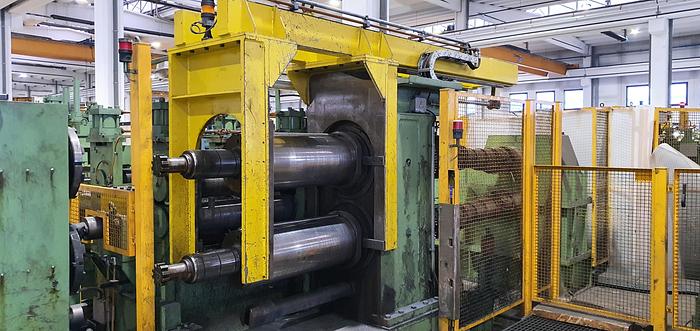

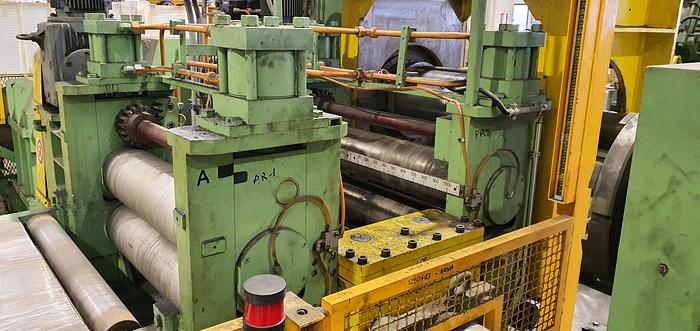

Raddrizzatrice:

45 Kw

Cesoia:

145 Kw

Tranciasfrido:

60 Kw

Aspo Avvolgitore:

100 Kw

Rumorosità

In accordo con DL 277/91 e 889/392 CEE sono state adottate alcune soluzioni tecniche per ridurre la

rumorosità degli impianti; durante la lavorazione del materiale, in alcuni casi, il livello sonoro può superare gli

85 dbA; al momento non è possibile avere un valore fisso di rumorosità perché dipende dal materiale in

lavorazione, dalle sue caratteristiche geometriche e meccaniche, dalla velocità della linea, dal numero di tagli

e dall’acustica del capannone dove sono installate le macchine.

Conformità CE

Per ottenere la certificazione sarà necessario dover ripristinare e/o meccanizzare le sicurezze perimetrali esistenti.

Se la linea verrà ricondizionata verranno ingegnerizzate a nuovo.

Interventi effettuati nel 2008:

1.     Rifacimento dell’impianto idraulico di bordo macchine

2.     Rifacimento dell’impianto elettrico di bordo macchine

3.     Culla di carico: Modifica con rimozione dei rulli e inserimento di un piano a V ricoperto in Nylon con opportune foratura laterali per inserimento piantoni antiribaltamento.

4.     Aspo svolgitore: Fornitura e montaggio della motorizzazione dell’aspo svolgitore per la frenatura con motore in C.C., fornitura del gruppo motorizzazione completo: supporto, riduttore gruppo freno pneumatico a disco e giunti.

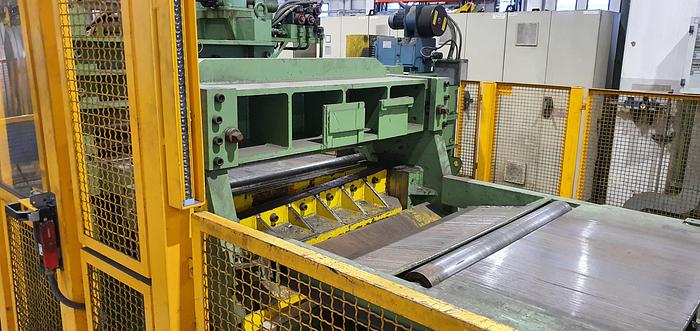

5.     Cesoia a Ghigliottina: Fornitura di una tavola di raccordo fissa dalla raddrizzatrice alla cesoia intestatrice

Sistemazione della tavola a valle della stessa a congiunzione con il guida-nastro

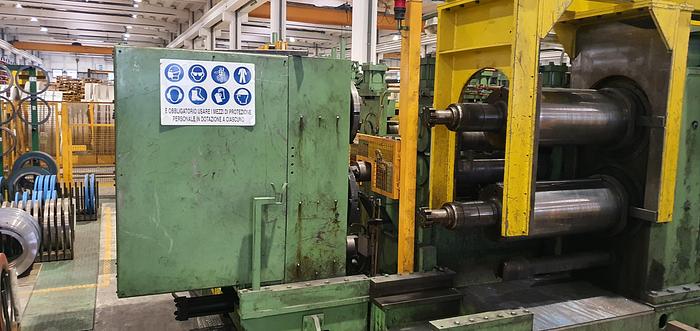

6.     Guida-Nastro: Sistemazione delle spalle mobili porta rulli centratori, smontaggio e rettifica rulli dei pinch-roll di introduzione.

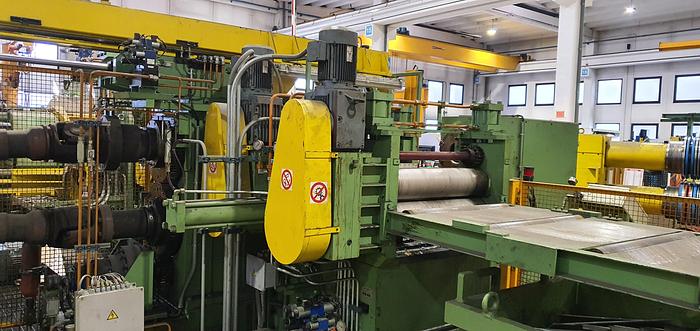

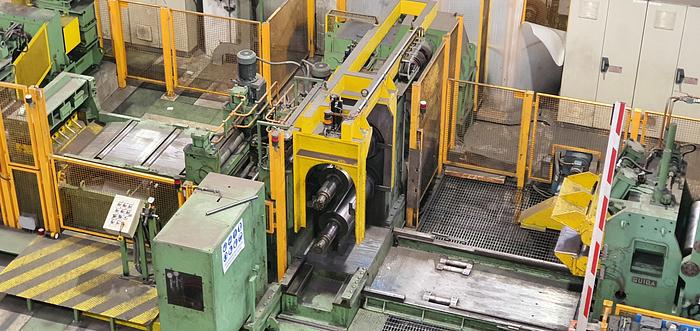

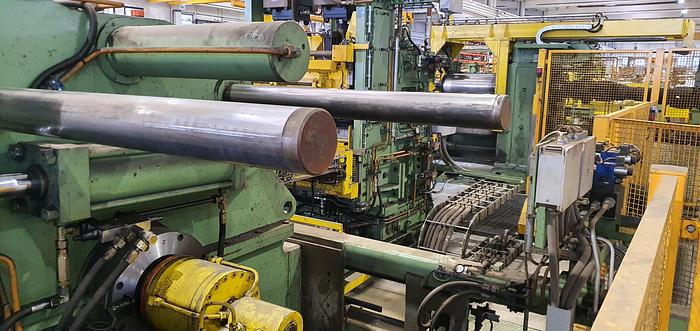

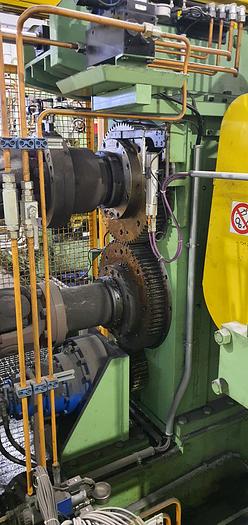

7.     Cesoia Circolare: Fornitura di una nuova cesoia a lame circolari con mandrini Ø 350 mm e lame 550-510 mm.

Bloccaggio lame automatico tramite pinze comandate da cilindri idraulici.

Apertura spalla a mezzo cilindri idraulici, penetrazione lame motorizzata con motoriduttore idraulico e barra di parallelismo.

Piastra carico/scarico attrezzature di taglio con comandi idraulici.

Ciclo cambio lame automatico 5 min circa.

Fornitura di un nuovo motore in c.c. da 150 kW e adeguamento giunti e telaio di supporto, gli organi di trasmissione esistenti sono adeguatamente dimensionati.

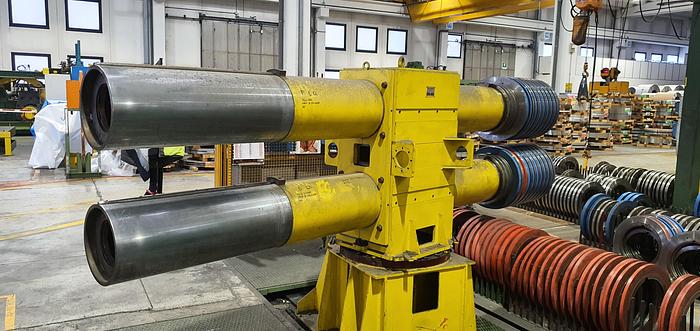

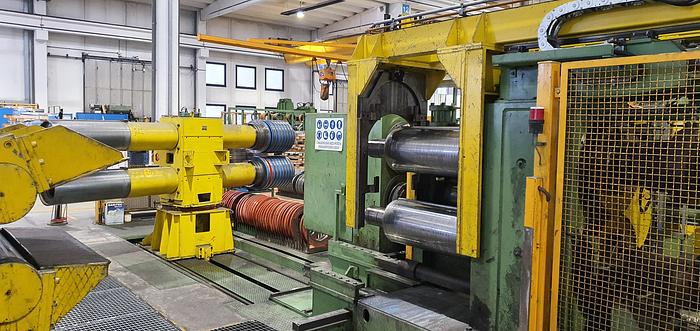

8.     Giostra cambio lame: Modifica della giostra cambio lame con l’eliminazione dello scaricatore pacco lame e predisposizione ad accogliere la nuova formazione dalla piastra carico-scarico lame montata a bordo della cesoia

9.     Trancia sfridi: Fornitura di 4 rotori porta-lama in acciaio temprato.

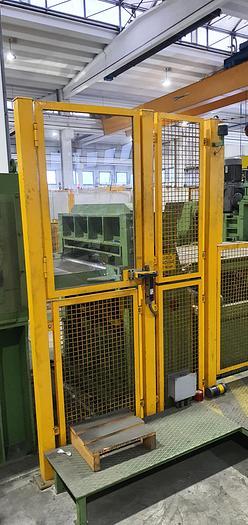

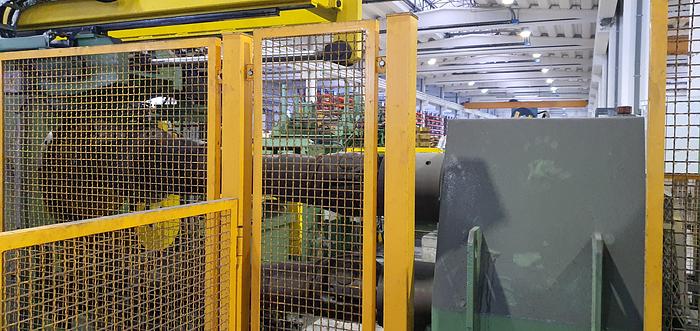

10.  Gabbia di protezione: Realizzazione e fornitura di una gabbia in acciaio a protezione degli operatori durante le operazioni di inserimento dei cartoncini di compensazione durante la fase di avvolgitura dei nastri. La gabbia è realizzata in robusta carpenteria e progettata per i seguenti automatismi idraulici:

Movimento idraulico Ingresso e Uscita della gabbia trasversalmente alla linea nella zona antistante l’aspo avvolgitore.

Movimentazione idraulica telescopica controllata mediante sensoristica dedicata, per l’arretramento del diaframma di protezione a compensazione dell’aumento del diametro del nastro in avvolgi tura.

Movimentazione idraulica telescopica controllata mediante sensoristica dedicata, per l’innalzamento del tetto di protezione a compensazione dell’aumento del diametro del nastro in avvolgitura.

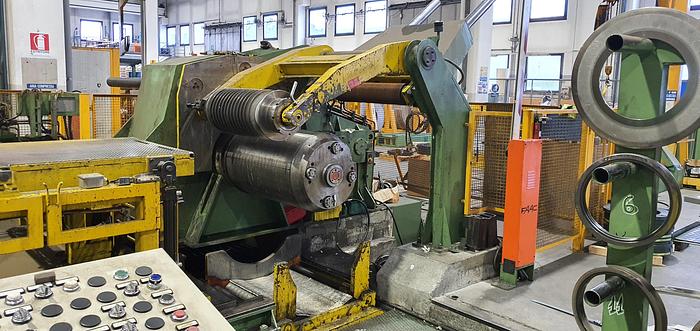

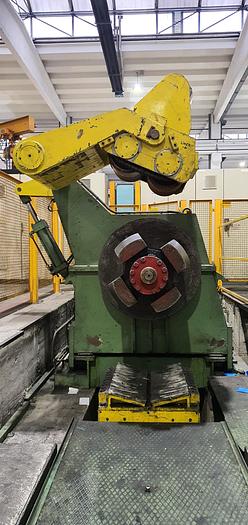

11.  Aspo Avvolgitore: Smontaggio mandrino avvolgitore e recupero del nucleo con lavorazione alle macchine utensili.

Recupero, dove possibile, di tutti i componenti adattabili quali: tegoli, cunei, flangia per portarlo a diametro esterno 608 mm.

Modifica motorizzazione per montaggio motore di recupero dalla cesoia circolare (100 KW), riduttore e organi di trasmissione si ritengono opportunamente

dimensionati.

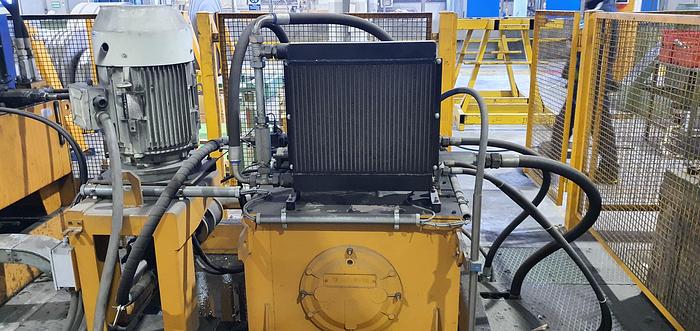

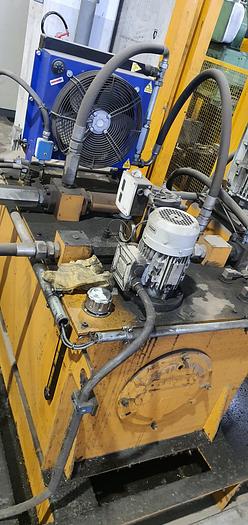

12.  Centrale Idraulica: Nuova Centralina Idraulica. Centrale idraulica a 2 pompe da 100 l/cad., serbatoio da 600 l, scambiatore aria-olio, filtro sul ritorno.

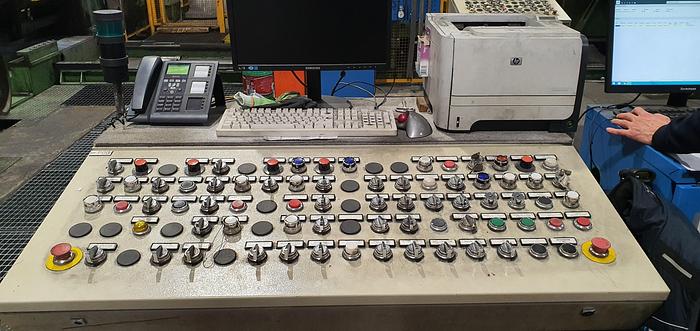

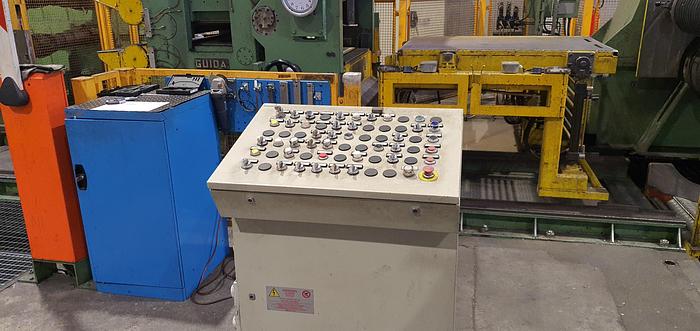

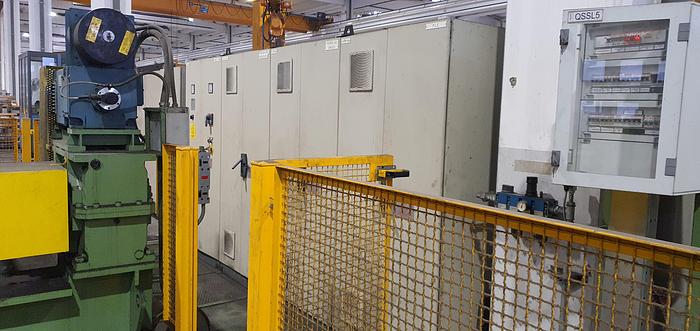

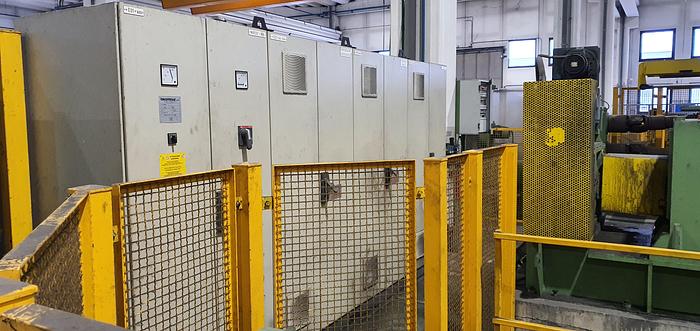

Parte Elettrica: Quadro elettrico, pulpito, tutto l’hardware e software di funzionamento, smontaggi elettrici, montaggi elettrici e relativi materiali, aggiornamento schemi elettrici e programma software.

-
